マイクロsalでスロープソアリング

9月30日、pm強い北風の越前浜でマイクロSALをスロープソアリングで楽しんだ。
操縦ミスしなければ、いつまでも飛行できる良いコンデションだった・・・数十分間飛行を楽しんだ。

この画像は左手で操縦しながら右手の携帯で撮ったので・・・すぐ降りてしまった。

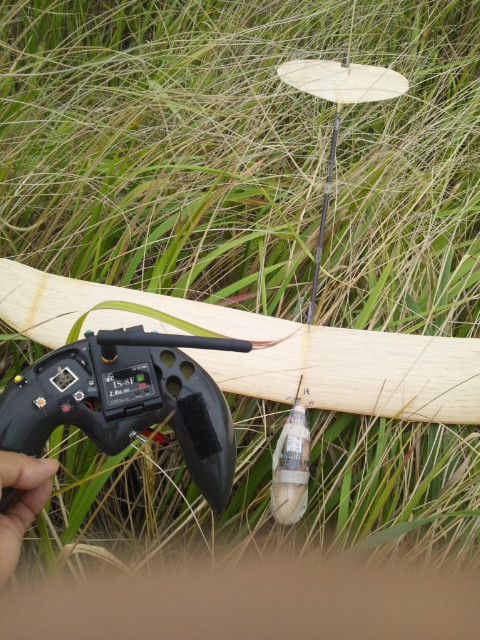

楽しんだマイクロSALと自作送信機

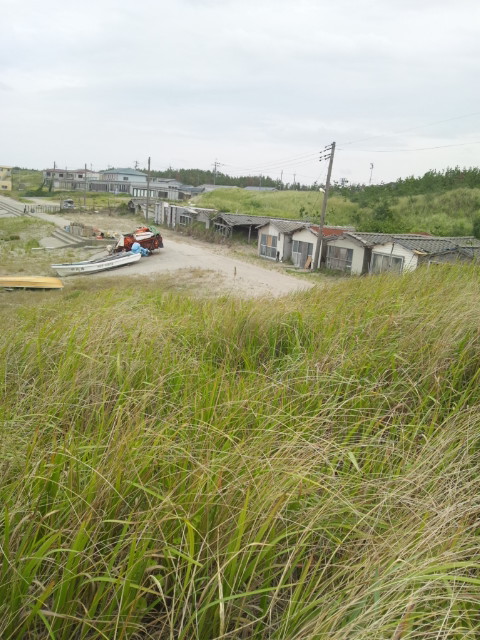

こんな数mの小高い丘なのだが(遊びに来たtanabeさんに教えてもらい)

下から見るとこんな所

スポンサーサイト
  1. 2012/09/30(日) 16:48:03|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

10月室内飛行会案内

10月、室内飛行会を行います。

日時 10月13日(土曜日) 13時00分~17時00分
場所 西川体育センター(体育館)
    (竹園高校、ふれあい公園となりです)
参加希望は下記のメールフォームからメールでお願いします。
ここから

見学は自由です、興味のある方はおいで下さい。

室内飛行会において飛行可能な飛行機(へり含む)は下記のスペックとします。
全備重量   :160g以下(全備重量) (*へりは80g以下)
モーター重量 :25g以下

注)今回はフリーフライトの方の開催により、フリーフライト機を優先します。


  1. 2012/09/29(土) 19:26:39|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

SAL用送信機完成

SAL用送信機完成。
LCD表示器は設定データの確認用で常時は付けない・・・普段はコネクタをどちらも右側に内蔵する。
プログラムはPICで作ろうと思ったが・・・面倒になり・・・以前作った送信機の物を改造した(AVR)。

メモリ5機分、電源は2セルリ350mAで消費電流は90mA位なので3時間は使える。
プログラム、回路図は後日アップ予定。

9月29日追記
コネクタはここに収納、電池は下にマジックテープで貼り付け。
スイッチがまだ有ったのでメモリは7機分に追加した。
回路図、プログラムはここ

これだけ持って行けば1時間以上~は遊べるので・・・SALは手軽で良い運動になります。
今朝、越前浜で飛行・・・問題なしで~す。


  1. 2012/09/28(金) 20:04:17|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

SAL用送信機作成構想

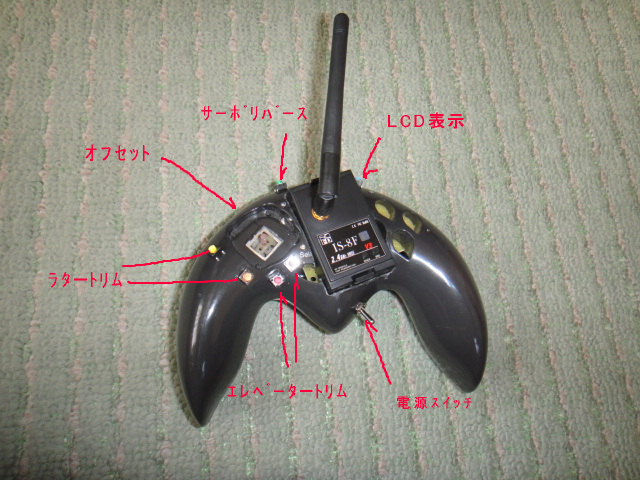

スイッチの配置。

オフセットボタン
押しながら投げ、上空で離す

サーボリバースボタン
押しながらエレベータ、又はラダートリムを押すとサーボが正、逆に切り替え

トリムボタン
トリムボタンを同時押しでデュアルレートが切り替わる(100,50%)

LCD表示ボタン
押している間、現在のデータ表示する

と構想は完成しているが・・・プログラムはできるかどうか?
  1. 2012/09/27(木) 08:23:57|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

SAL用送信機作成開始

左手だけで操作するSAL用送信機を作り始めた。
ハードオフでゲーム用コントローラを仕入れた・・・これが一番握りやすかった、IBM製¥105円。
中身はすべて廃棄。
ケースを加工し、2.4G送信ユニット(脱着可)と必要な分のジョイスッテックとスイッチを取り付け。
左手だけで操作できるようにスイッチを配置した。
外身は完成・・・あとはプログラムと配線だけ・・・実はこれが苦手なのでこれからしばらくかかりま~す。



  1. 2012/09/26(水) 20:44:27|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:2

エンジンファンフライ機作成続き

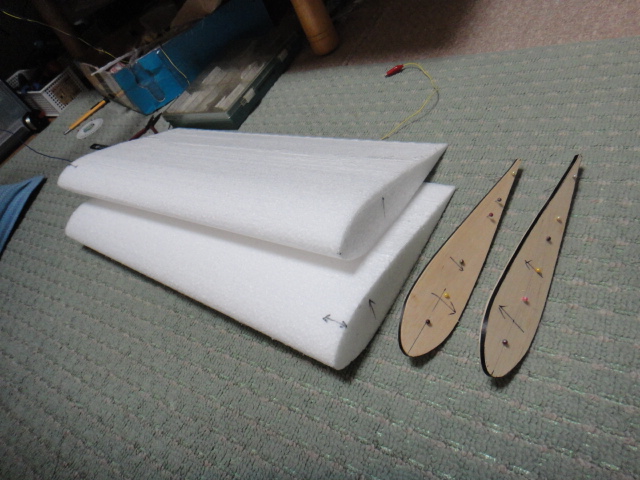

右の型で、主翼を45倍発砲EPPから切り出した。

550mmを2個・・・完成はスパン1,100mm予定。
今日はここまで・・・

  1. 2012/09/24(月) 20:18:41|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

エンジンファンフライ機作成続き

尾翼完成
水平尾翼、3mm厚を張り合わせ
水平尾翼の内部(補強1.5φカーボンパイプ+0.5mmカーボンスパー)
垂直尾翼内部(補強1.5φカーボンパイプ+0.5mmカーボンスパー)
胴体内部(前部は40mm厚EPPブロック、その他は3mmEPPで補強)

あとは、主翼だが・・・どう作るか?考え中・・・


追記
先日ミディアムSAL(スパン1200mm)を譲り受けたのだが投げれない!マイクロSALはやっと投げれるようになったのだが・・・
なのでミディアムSALを投げる?練習中だが、左手専用で(小さく軽い)送信機がほしい・・・制作検討中、こちらの方が先にほしい!!!
  1. 2012/09/24(月) 08:59:32|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:0

自作エンジンファンフライ機作成開始

オリジナル25エンジンファンフライ機を作り始めた。

下が完成した胴体・・・全EPP製、電動EPPで使用できない外側の重い部分(丈夫で重い)だけを使用してます。

上は以前、自作した主翼(スパン1m)でEPPとバルサミックス仕様だが痛みが激しく使用不可、胴体は使用可能だったがオイル汚れでべたつくので作り直す事にした。

前から見ると
921fan1 (1)

後ろから見ると
921fan1 (2)

これににフィルム張り、胴体は丈夫です・・・が主翼にバルサを使っていたので長持ちしませんでした・・・

  1. 2012/09/21(金) 20:34:21|
  2. 日記
  3. | トラックバック:0
  4. | コメント:4

MFC飛行場で飛行

tanabeさんと強い南風の吹くMFC飛行場で飛行。

飛行させながらtanabeさんのモグラと私のモグラを右手でシャッターを切ったのですが・・・
やはり無理ですね!

アツトドア用ファンフライ飛行(SOUKA EPP)
ほとんど飛ばさなくなった機体ですが、まだ現役です。


エンジンへり飛行(コンセプト32VR
何年も寝ていたのですが!




  1. 2012/09/19(水) 09:27:12|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

pm越前浜でサフランⅡ初飛行、マイクロSAL,ピラト600も飛行

tanabeさんの新作グライダー

ショックコードで

一気に100m上空へ

サフランⅡの飛行はまあまあ、順調・・・しかしペラの回転が止まらず・・帰ってからESCの設定し直し
マイクロSALも少しずつ投げれるようになって?います。
  1. 2012/09/13(木) 20:55:06|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:1

サフランⅡ完成

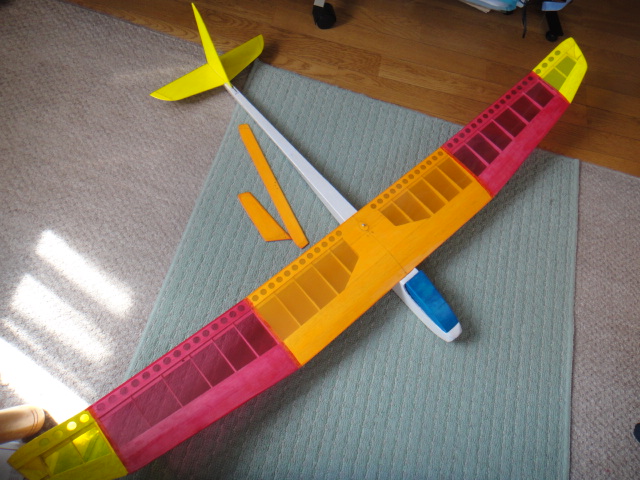

フイルム張り、尾翼取り付けで197.5g

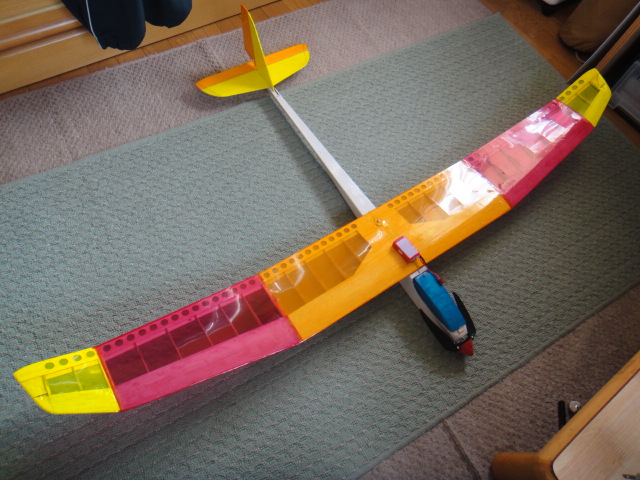

そして完成、全備380g(2セル850mAリポ搭載時)

このモーター(E-MAX GF2210/20 1534KV) 、データでは問題ないと思ったが、2セルでは少し推力不足!
折りペラの効率化が悪いのか?
  1. 2012/09/13(木) 07:33:05|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

OK model サフランⅡ組み立て

朝から雨で・・・飛ばしに行けず・・・
サフランⅡ(スパン1400mmのモグラ)を組み立てしました。
生地完成で162.2gです。

  1. 2012/09/11(火) 16:38:57|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

ピラト600EPで初サーマル

昨日、歯の治療が12時前に終わり麻酔が取れず昼ご飯が食べれないのと、又あまりに天気が良かったので空き地で12時からピラト600EPを飛行した所・・・初めてサーマル(1分ほどを数回)に乗りました

重心位置は取説の前縁から29~32mmが前重心過ぎるようなので5mm(37mm)ほど後ろに移動してあります、この位が良いように思います。

リポをここから

ここへ移動して重心を移動

マイクロSALもと思い、投げましたがサーマルには乗れませんでした・・かなり高い所で届きません!!!モグラは簡単です・・・

追記
9月1日(土)am11時頃マイクロSAL(スパン700mm、上記写真)が同じ空き地で初サーマルに乗りました、約1分ほどでしたが・・・
  1. 2012/09/06(木) 08:02:46|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

R/C ピラト600 初飛行

R/C ピラト600 初飛行しました。
素直に飛びます、上昇も問題無しです。


その後・・・調子にのり木にぶつけ・・・モーター取り付け部破損・・・
  1. 2012/09/03(月) 08:17:28|
  2. 日記
  3. | トラックバック:0
  4. | コメント:2

R/Cピラト600完成

フリーフライトグライダーピラト600(¥1,000)をR/Cグライダーに換装した。
220mA2セル搭載で全備92.8gで完成。

ペラはD5.1×P3.1(KYOSHO ピラトⅡ600用)

モーターCT1800-3800の巻き線が断線したのと少しホットなので巻き直して取り付け
(純正は0.25φ20T Δ結線 → 0.23φ21T Δ結線に変更)

エルロン、ラダー、エレベータサーボ、1.9Gデジタルサーボ(ナインイーグルス)

ラダー

ESCはXP-7A、RXはRX31

この状態で垂直上昇はできそうです、電流値はフルスロットルで7A位です。
  1. 2012/09/02(日) 16:49:11|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

フリーフライトグライダー、ピラト600組み立て

ピラト600を組み立て、飛行してみました。

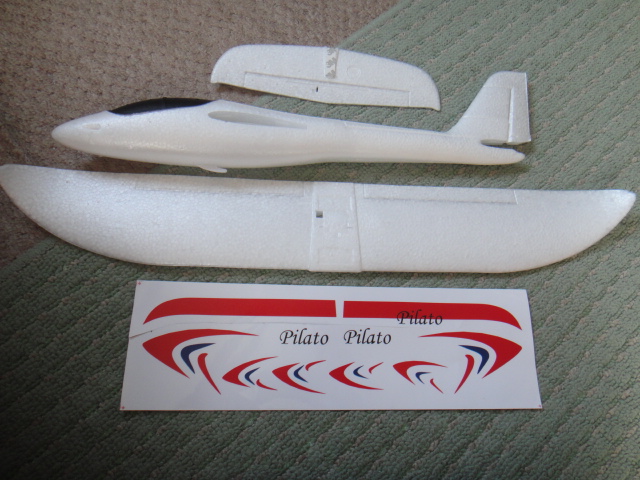

こんな状態で入荷。


動翼の両端をカット
デカールを張る
尾翼を取り付け(両面テープ・・・付属)
主翼を差し込む
キャノピーをカッターで切り出し

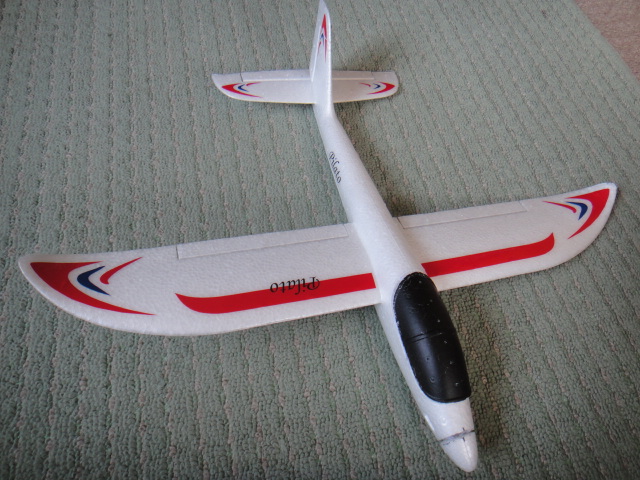

59.8gで完成

手投げしてみましたが、まあまあの飛行をしました?。

これではおもしろくないのでR/Cグライダーにします。
