2.4G送信機完成

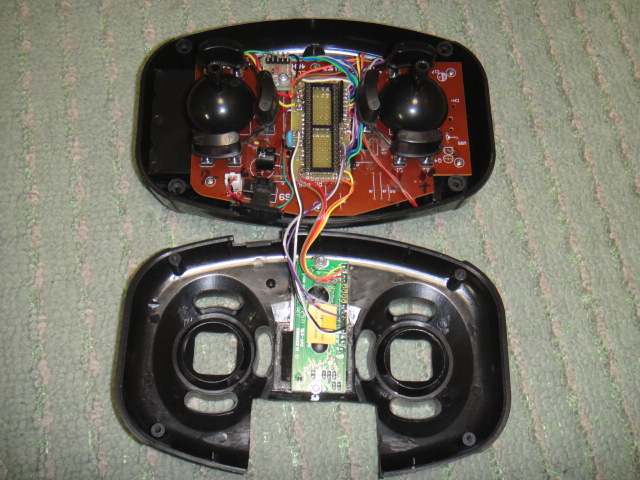

ジョイステック、スイッチ回りのパターンをカットし、配線

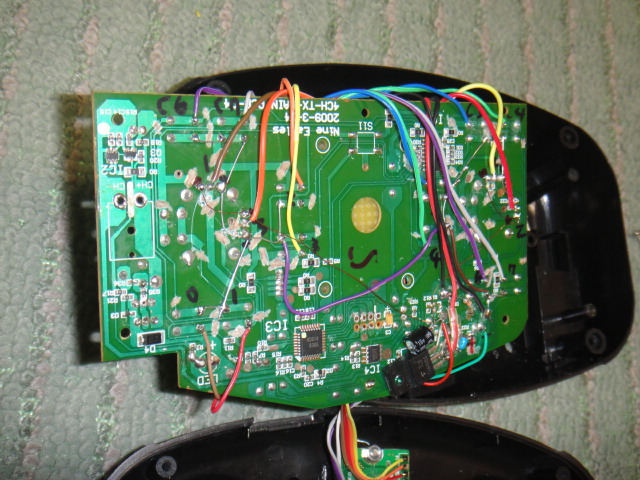

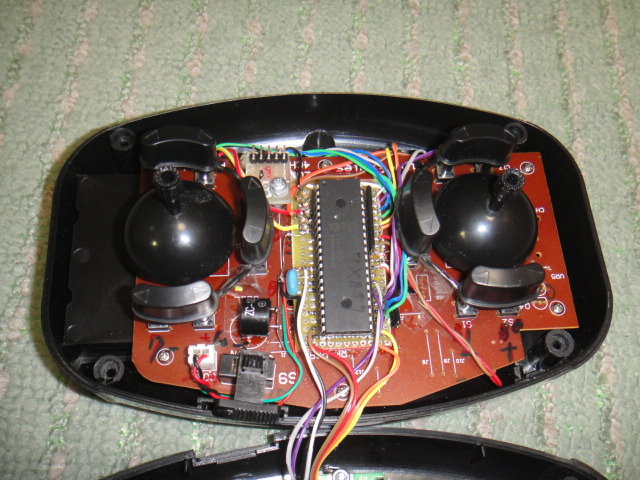

CPU基板に部品取り付けし、配線
信号プログラムを書き込んだCPU(PIC16F887)を取り付け

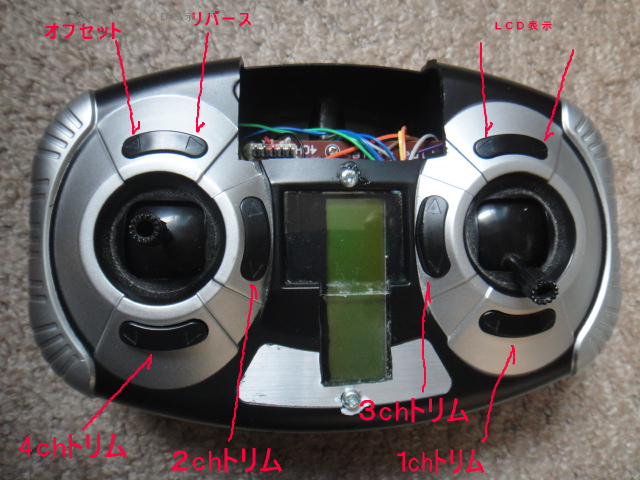

完成・・・機能は・・・

4チャンネル(ダミーで6ch出力)
7機メモリ
オフセット(2ch、4chのみ)
リバース(1ch、2ch、4ch)
ディアルレート(100,75,50%)
電池電圧5.5vで警報音(電池4本仕様)

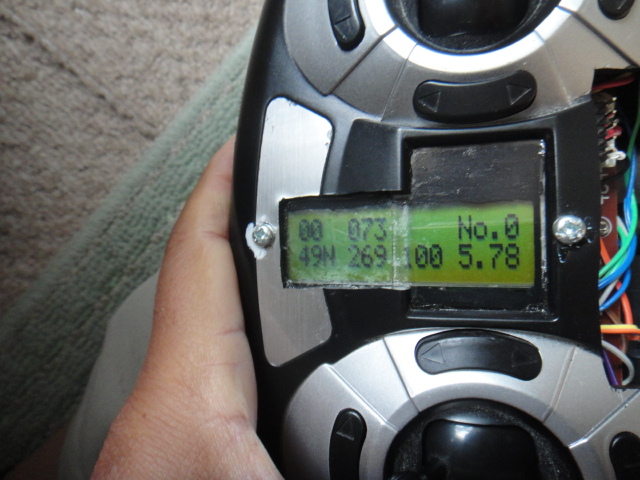

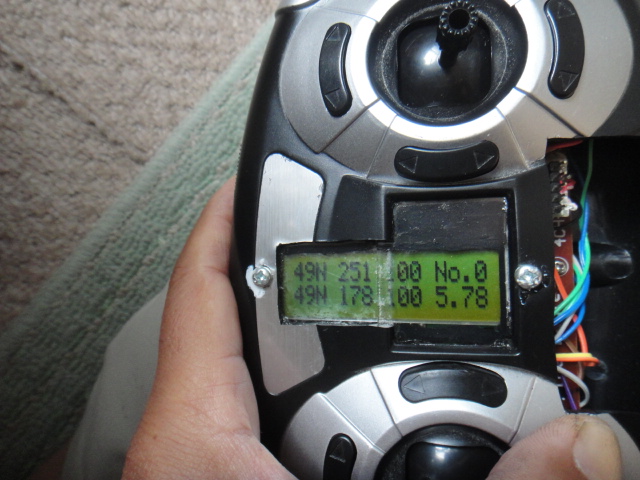

(LCDでデータ表示ができる・・・が表示しながらの飛行はできません・・・表示時間が長いので!)

1,2chデータ表示

3,4chデータ表示

追記
回路図、プログラムはここ
スポンサーサイト
  1. 2012/10/30(火) 12:10:04|
  2. 日記
  3. | トラックバック:0
  4. | コメント:4

40MHZ送信モジュウルを2.4Gに改造 & 2.4G送信機作成

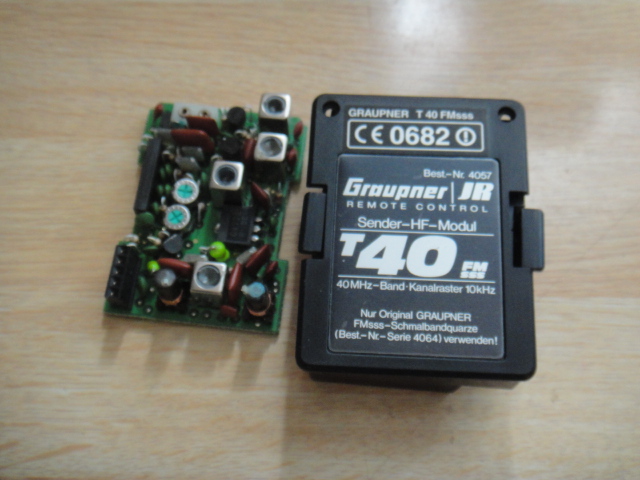

Tさんから頼まれ、使わなくなったJRプロポの40MHz送信モジュウルを2.4G送信モジュウルに改造

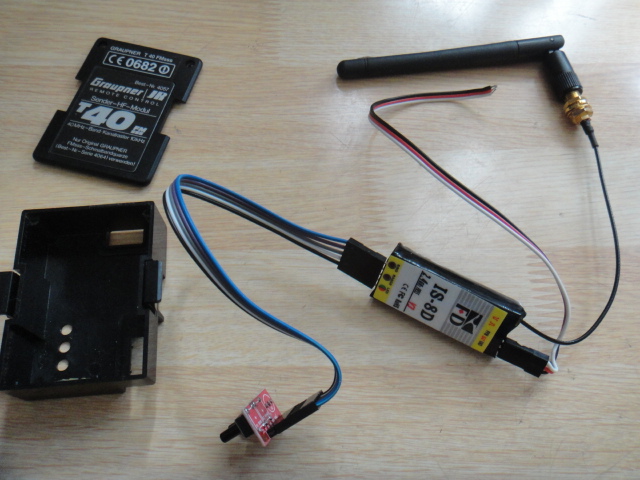

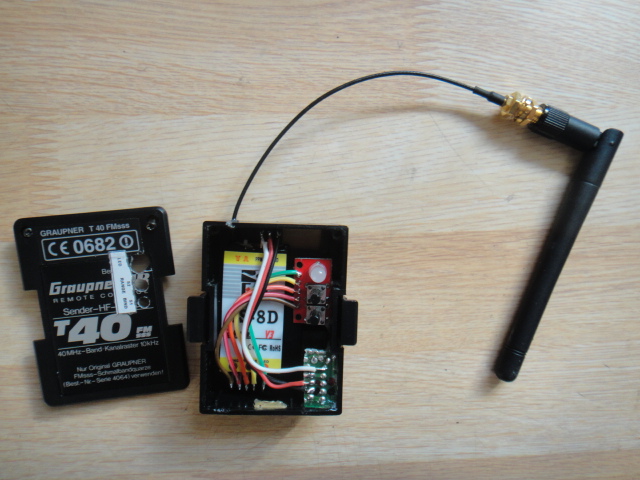

中身をすべて捨て、右のモジュウルを
組み込み

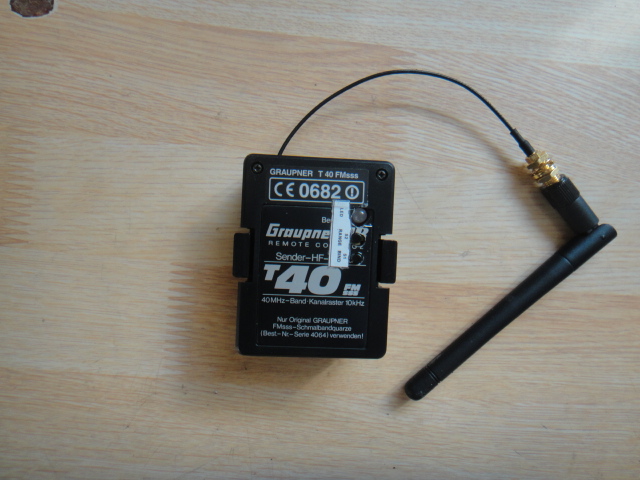

完了、このままJRプロポに脱着可能・・・でももう一つの使い方!!!

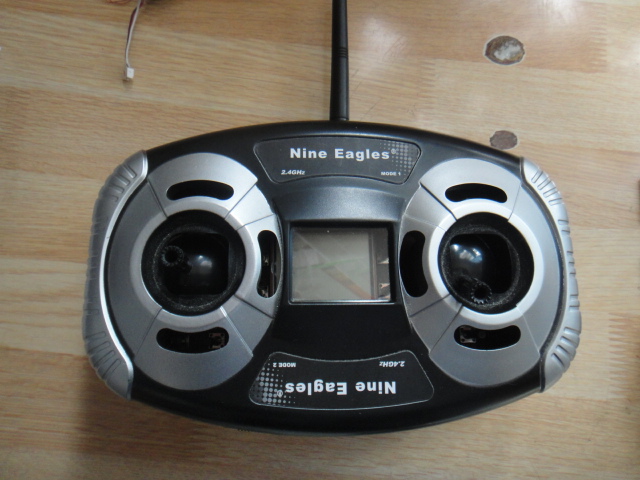

このプロポ?にも使えるように

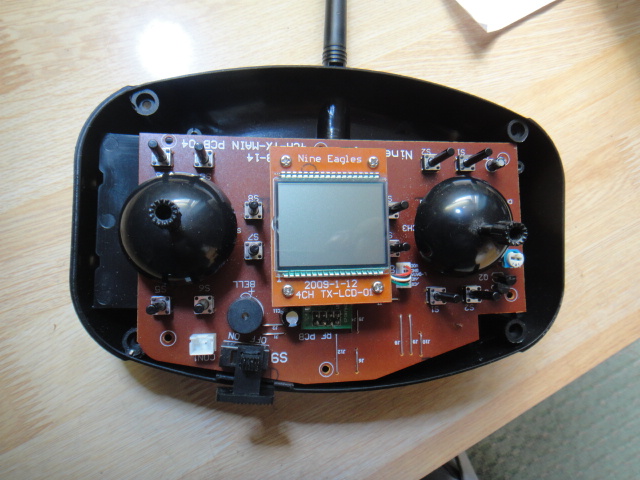

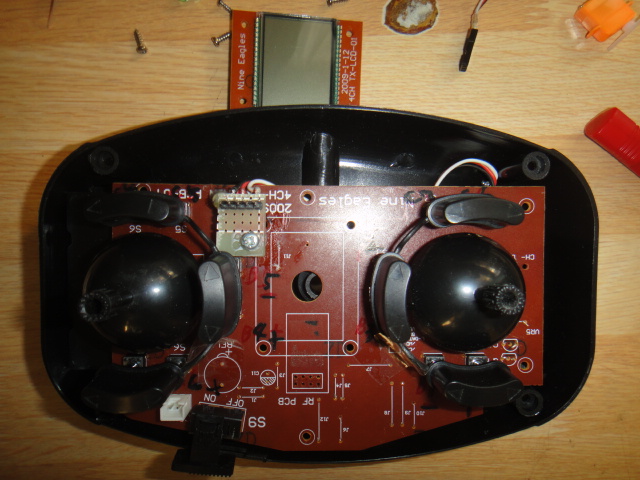

中身はジョイスッテック、スイッチを残しすべて捨て
改造したモジュウルを脱着出来るように改造
1026tx7 (1)

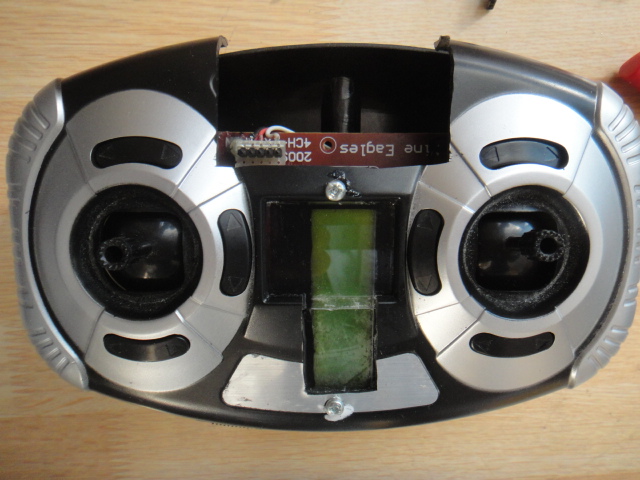

新規LCD取り付け!・・・横向きでは付かず!・・・仕方なくこの状態で外観は完成
1026tx7 (2)
後は信号回路を搭載し配線すれば完成だが・・・

  1. 2012/10/27(土) 09:11:32|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:2

10月13日の室内飛行会

西川スポーツセンターでの室内飛行会(13:00~17:00)
いろいろな機体が飛行したのですが!・・・撮ったのはこれだけ・・・
HLG(isiiさん)

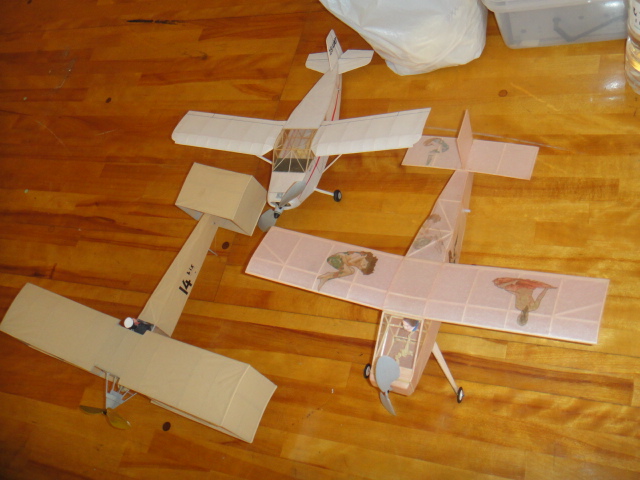

スケールピーナッツ3機(babaさん)
この機体の飛行
  1. 2012/10/13(土) 20:31:23|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

25エンジンファンフライ機の調整飛行

オリジナル25エンジンファンフライ機を田圃で調整飛行。


数回の着陸でエルロンリンケージ破損・・・飛行できず
結構強い北風で・・・ならばminiSALのスロープソアリングへ越前浜へ


まだマイクロSALより高く投げれない(ヘボで)miniSALもスロープソアリングなら簡単です。

  1. 2012/10/09(火) 20:43:06|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

25エンジンファンフライ機完成

全備930g(燃料なしで)で完成。
胴体と主翼は脱着式
エルロンはネジ止め
主翼は差し込むだけで固定せず
エルロンサーボはコネクタで結線
エルロンを差し込み
ネジ止め
受信機とバッテリー(450mA2セル)はここまで下げたがまだ後ろ重心で燃料タンクも主翼の後ろへ移動しなんとか重心位置をあわせた。

問題点・・・
燃料タンクはマフラーの反対側に付けて(左側)左右の重心が会っていたが胴体真中の後ろに移動したため、右側が少し重くなっている。
  1. 2012/10/07(日) 17:15:48|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

25エンジンファンフライ機、続き

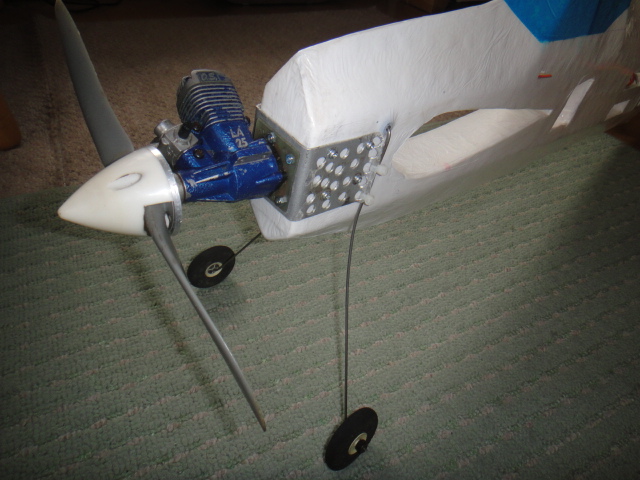

25エンジンをコの字型に加工した1mm厚アルミ板に取り付けてEPP機体にネジ止め、
2mmピアノ線でギヤを取り付け。

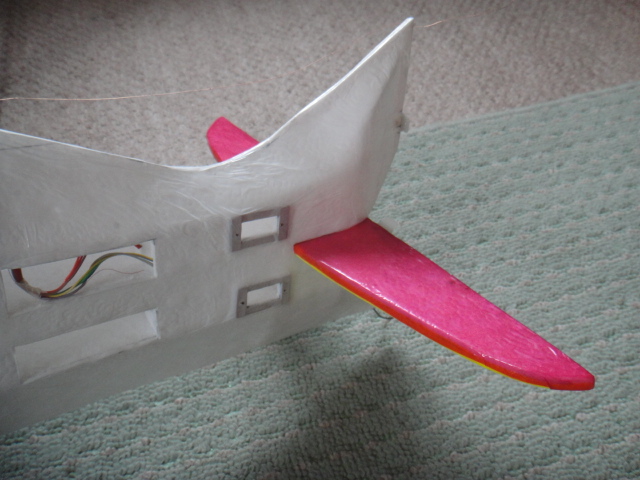

尾翼はここだけ接着、胴翼はネジ止めする。
今日はここまで・・・

pm越前浜でtanabeさんと待ち合わせしminiSAL初飛行・・・うまくなげれない!!!
途中でhasimotoさん、genちゃんも飛行、今日はほとんど風が無くスロープソアリングはできず。
  1. 2012/10/06(土) 21:01:44|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

miniSAL飛行準備完了

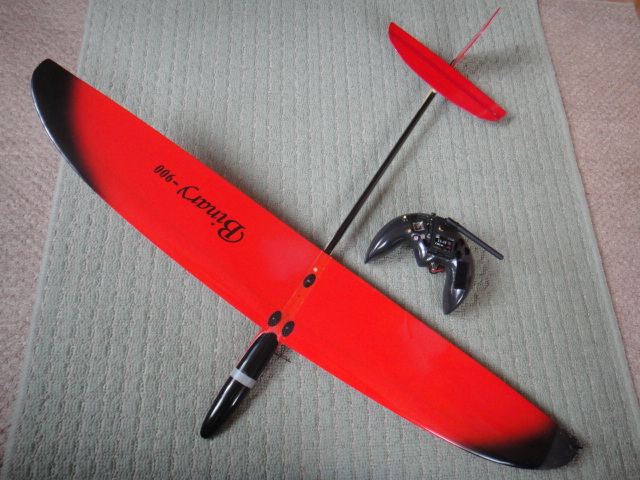

tanabeさんから譲り受けたminiSAL「Binary-900」(スパン900mm)

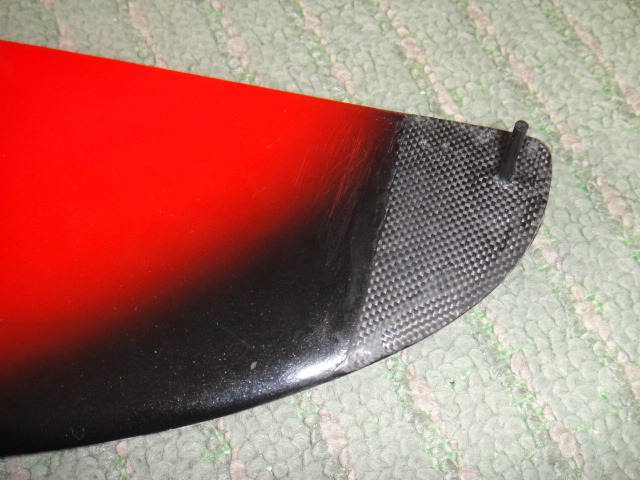

翼端に少しダメージが有り、上下をカーボンシートで補強した。

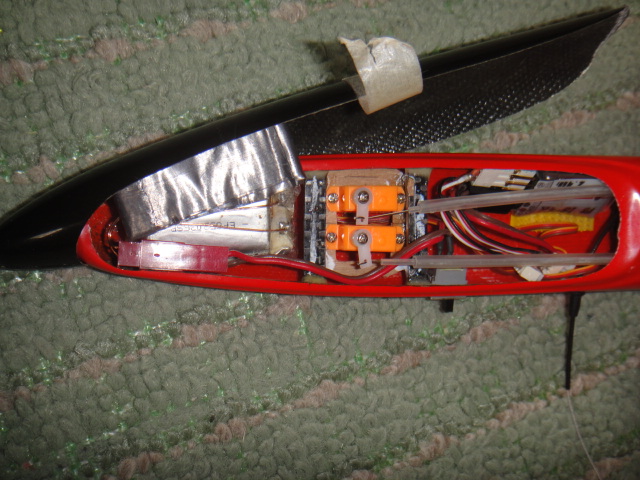

1.7gサーボでも高過ぎるのでサーボベッドの下にサーボ取り付け板を取り付け・・なんとかカバーが取り付けられた。
電池はスペースから330mAリポしか乗せられず(手持ちリポで)・・・16.1gの板重りで重心を取った。
全備159gで完成、飛行準備完了。

  1. 2012/10/06(土) 10:37:40|
  2. 日記
  3. | トラックバック:0
  4. | コメント:2

25エンジンファンフライ機フイルム張りまで

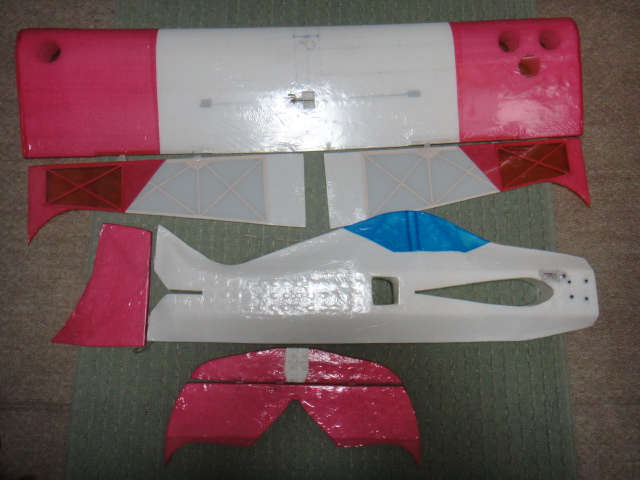

EPPのフィルム貼りまで完成・・・EPPに貼るのは結構時間がかかる
上面
下面
  1. 2012/10/05(金) 18:17:27|
  2. 日記
  3. | トラックバック:0
  4. | コメント:0

今日もスロープソアリング

午前中、まずまずの北風・・・スロープソアリング出来そう
PM越前浜でtanabeさんと待ち合わせ、15時~17時マイクロSALでスロープソアリングを楽しんだ。

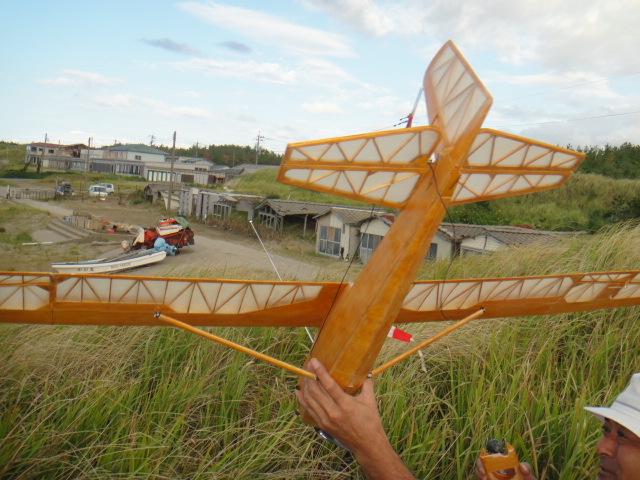

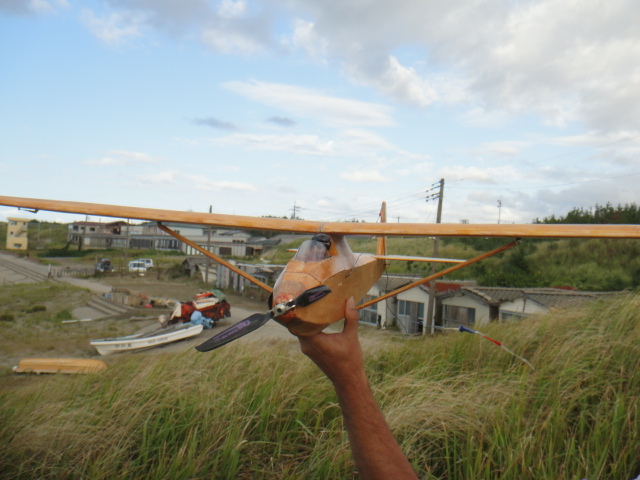

tanabeさんのスケールグライダー
この飛行
