2月24日、室内飛行会イン西川体育センター

17時~21時まで飛行しました。

Aさんファンフライ機

tanabeさんフリーフライト機
一番小さいフリーフライト機、輪ゴム半分の動力


私のラジコン羽ばたき機
まともに飛んだのは右上のデルタ・ツイスターのみ
他の2機は同じ方向舵なのに全く効きませんでした?




ボタン打ち飛行機のメカ部の動作をみせてもらいました・・・送信機2.4G改造、受信部の改造の為・・
1チャンネル(1接点のオン、オフだけ)で方向舵とエンコン操作が出来ているのがすごいです・・・

スポンサーサイト
  1. 2013/02/25(月) 09:28:31|
  2. 飛行会
  3. | トラックバック:0
  4. | コメント:5

新作自作ファンフライ機で朝練習

今使っているデジカメの調子が悪く、試し撮りをしてみました・・・
時々縦線が入り、色も変な色になります???そろそろ買い換え時かな!!!
きまぐれで・・・今日は問題ないようです?

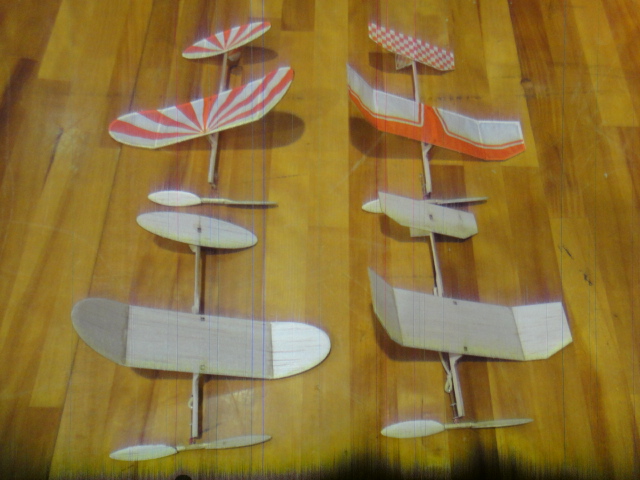

西川体育サンターでの朝練習を撮ってきました・・・少し色が変かも。
羽ばたき機も持っていったのですが受信機の電源配線が断線でできませんでした。


続きを読む
  1. 2013/02/22(金) 13:57:42|
  2. 飛行機
  3. | トラックバック:0
  4. | コメント:5

ゴム動力羽ばたき機ラジコン化

鳥型
ゴム動力式で8.5g、ラジコン化で11.8gになったが十分飛べる事は確認した、旋回の確認はできず。
ギヤダウンは1:56、モーターは6mmφ3.8Ω(ハニービーのメインモーター)
RXは2.4G、50mAリポ
ラダーは4mmモーター40Ω、ペラはプラバンで自作(デルタ・ツイスターで使用した物と同じ)


虫型
うまく飛べなかったが主翼の後ろ側に支柱を入れたら何とか飛べるようになった!のでラジコン化した・・・
10.6gで完成、飛ぶことは確認した、旋回は確認出来ず。
(主翼スパンノーマルの20cmでは無理だったので35cmと大きくした)
軽量化し4.3gに
軽量化途中で2カ所骨折・・・
ギヤダウン1:37.5、モーターは6mmφ3.8Ω(ハニービーのメインモーター)
RXは2.4G、50mAリポ、ラダーは4mmモーター40Ω、ペラはプラバンで自作(デルタ・ツイスターで使用した物と同じ)

旋回は次回の室内飛行会の体育館でないと確認できない!!!
  1. 2013/02/13(水) 17:42:48|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:1

miniSAL用主翼2枚目完成

天気悪く飛ばせもしないのに・・・miniSAL用主翼2枚目を作った。
スパン695mm×100mm=32.5gで完成、特に補強していない、胴体22.0gなので強度は問題ないと思うが?

真中が今回の完成品、上スパン860mm×100、下マイクロSAL用スパン600mm×80

これで飛行重量54.5g(スパン695mm、レングス700mm)・・・うまく飛ぶと良いが?

早く春になって・・・・・ほしい!
  1. 2013/02/12(火) 15:50:52|
  2. 飛行機
  3. | トラックバック:0
  4. | コメント:0

2月10日、室内飛行会in西川体育センター

1日雪で大荒れの新潟でしたが、室内でのんびり飛行を楽しみました。

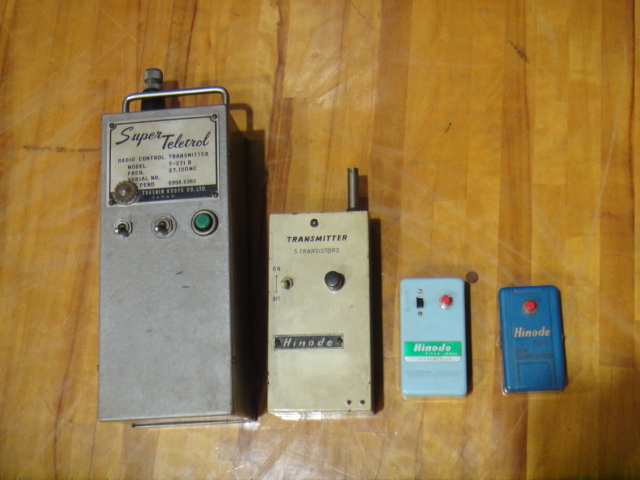

少しだけ参加したtanabeさんの所蔵お宝、昭和26年?製の真空管式のボタン打ち送信機(左)、右3台はトランジスタ式・・・2.4Gに改造依頼受けたが?・・・
これは輪ゴムの半分の動力で飛ぶ?小さく軽い(1g位?)飛行機
まだ調整前で少し飛行しました・・・調整が難しそう
MCPXへりと比較しても・・・小さい
  1. 2013/02/12(火) 13:21:52|
  2. 飛行会
  3. | トラックバック:0
  4. | コメント:0

3月10日、室内飛行会準備

朝起きたら、10cm弱の積雪があり雪が降っています。

それでも・・・今日の室内飛行会の準備
久しぶりに飛ばすのと、思いっきり目一杯飛ばしたいので、色々・・・

1箱目、スローフライ5機+2ch送信機(右手用)

2箱目、マイクロsal3機、mcpx2機+2ch送信機(左手用)

ファンフライ1機

それに・・・これ持って行きま~す・・・指が冷たく操作できなく(したくなく)なるのとリポ電池の性能が極端に悪くなるので保温の為に必要ですね!!!

後はリポ電池+充電器+送信機で準備完了です。


  1. 2013/02/10(日) 08:55:58|
  2. 飛行会
  3. | トラックバック:0
  4. | コメント:2

自作miniSAL1機目完成

飛行重量71.5g(120mA1セルリポ搭載時)で完成。
スパン860mm、レングス700mm

コピーしたのは上の乗せた「やまめ工房製」?のminiSAl(スパン700mm)

構造、リンケージは前作のマイクロSALと同じで1号PEラインの片引き

主翼取り付け部は長さを90mmから110mmに広げカーボンスパーをダブルにし、PEラインでパイプと固定し補強、テールパイプは6φ~7.5φ×1050mmのテーパパイルの細い方から650mm使用。

サーボは1.9gデジタルサーボ(トルク170g)写真上、下はマイクロSALで1.7gサーボ(トルク75g)

尾翼形状、大きさは良く解らないので「やまめ工房製」をそっくりコピーしたが、軽量化の為1mm厚バルサを使用

これで思いっきり力一杯なげられる・・・はず?

スパン700mmの主翼なら全備60g位のminiSALが出来そう!
(主翼脱着式は良いですね)


  1. 2013/02/09(土) 09:53:32|
  2. 飛行機
  3. | トラックバック:0
  4. | コメント:0

羽ばたき機で遊ぶ

又、「大人の科学」の付録羽ばたき機を組み立てて遊んでみた。
組み立ては簡単で1時間もあれば完成。

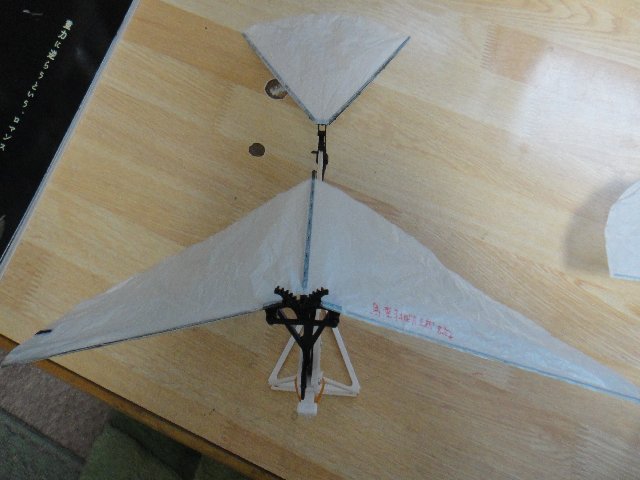

鳥型8.5g

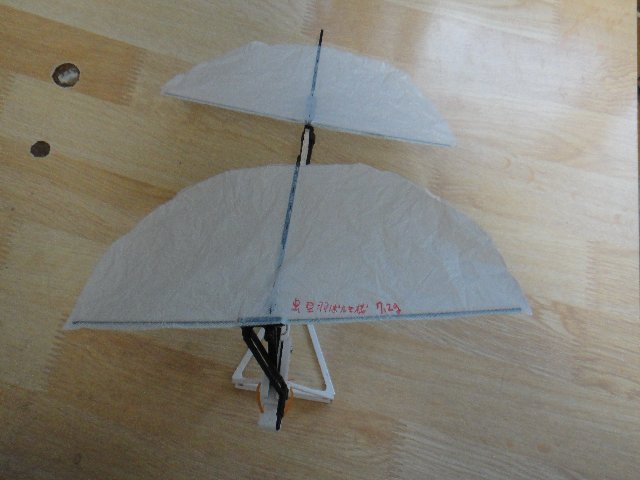

虫型7.2g

どちらも良くできていて、良く飛びます・・・
がゴム動力で飛行時間が短いのですぐに飽きてしまった・・・
やはりラジコン化に改造し、のんびり飛ばしてみたい・・・
  1. 2013/02/06(水) 17:06:37|
  2. 未分類
  3. | トラックバック:0
  4. | コメント:2

2月室内飛行会案内

久しぶりに室内飛行会を行います。

日時 2月10日(日曜日) 17時00分~21時30分
場所 西川体育センター(体育館)
    (竹園高校、ふれあい公園となりです)
参加希望は下記のメールフォームからメールでお願いします。
ここから

見学は自由です、興味のある方はおいで下さい。

室内飛行会において飛行可能な飛行機(へり含む)は下記のスペックとします。
全備重量   :160g以下(全備重量) (*へりは80g以下)
モーター重量 :25g以下
  1. 2013/02/04(月) 18:14:24|
  2. 飛行会
  3. | トラックバック:0
  4. | コメント:0

miniSAL用主翼完成

組み立てで40.0gだったが・・・
ラーカー塗布→マイクログラス補強→ペグ取り付け→バランス取りで塗装+翼端重り→取り付け部カーボンパイプ補強で結局49.5gで完成

miniDLGにも取り付け可能

マイクロSALにも取り付け可能

miniDLGとマイクロSALで飛ばしてみてから、この主翼のminiSALを作る予定!

追記
夕方風も弱くなり田圃で飛行しました。
miniDLGに取り付け飛ばすと、純正主翼とほぼ同等の飛距離で操縦性も大差ありませんでしが、純正よりも投げやすい感じです。
マイクロSALに取り付け飛ばすと、強度不足で力を入れて投げれませんでした・・・。
  1. 2013/02/03(日) 14:12:11|
