ボタン打ち送信機&リレー動作回路完成

頼まれていたボタン打ち送信機とリレー動作回路が完成。

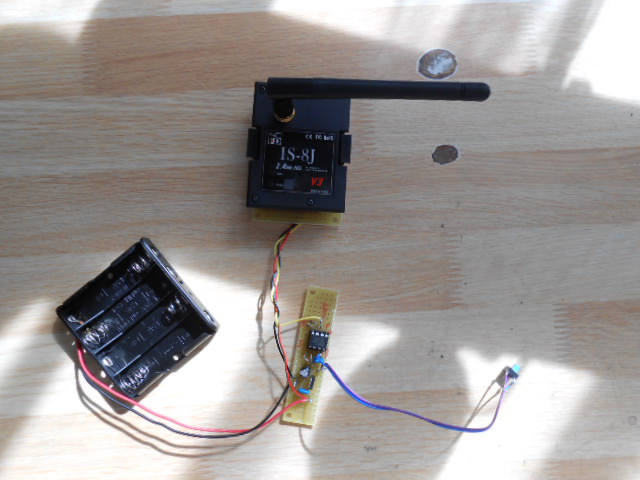

2.G送信機の全中身・・・これですべてです。
322tx

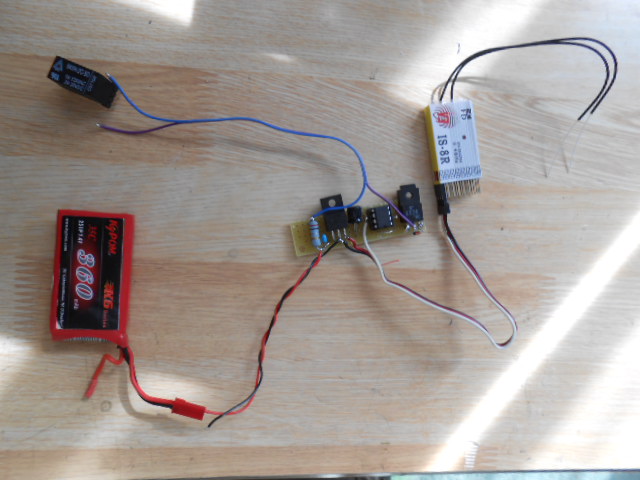

受信機とリレー動作回路・・・これだけです。
送信機のボタンを押すと受信機からの信号でリレーがオンするだけです。
これだけでエンコンとラダー操作ができる???
昔の人は良く考えたものですね・・・

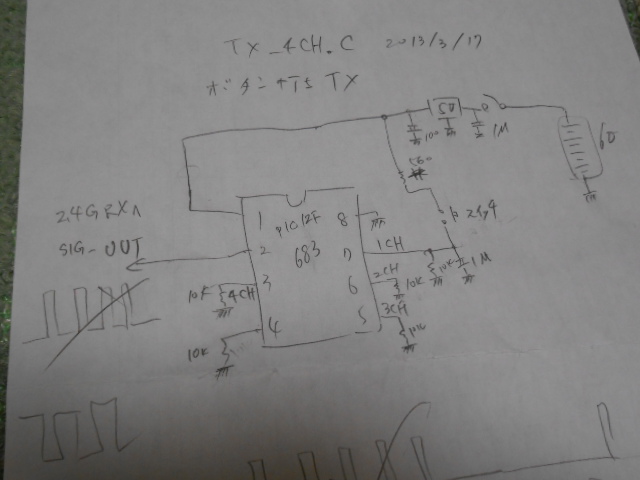

送信部の回路

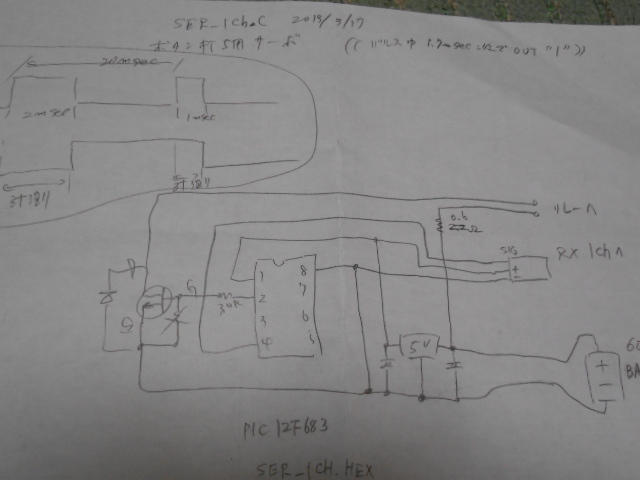

受信部の回路

それと・・・これを作るの方が時間がかかります。
このプログラムが無いと動作しませんね!!!
プログラムはここ
プログラムはあまり得意ではないのです・・・
