ダイナブックノートPCバックライトをLED改造

バックライトの点灯しない(起動するが画面が真黒)ダイナブックノートPCを修理する(依頼品)

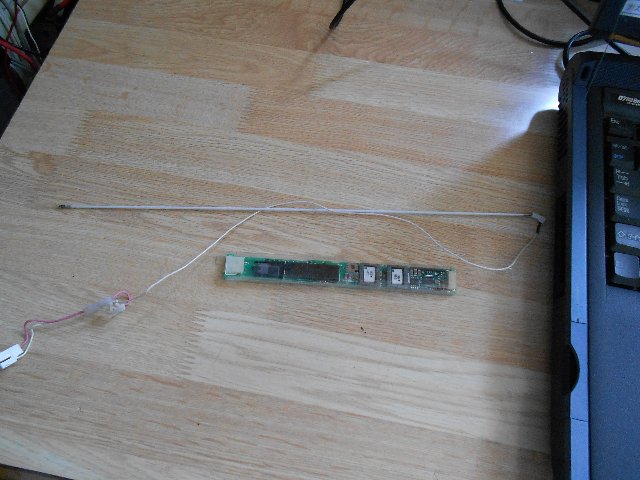

蛍光管2mmφ交換するがだめ・・・結局インバータ回路不良・・・取り出した

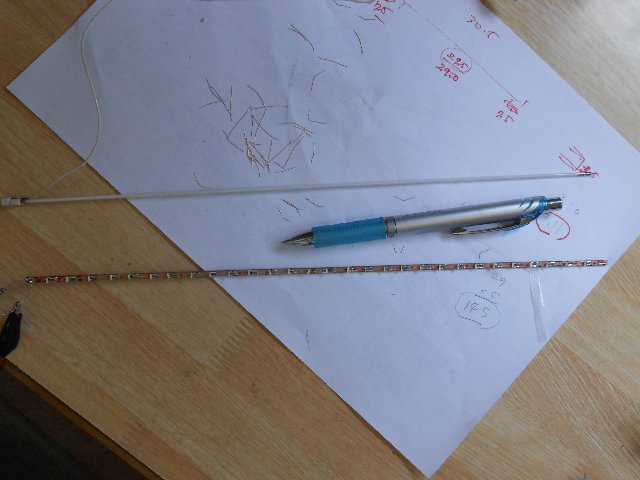

白色チップLED29個を10mm間隔で3mm幅プリント基板に取り付けた・・・これが時間がかかった

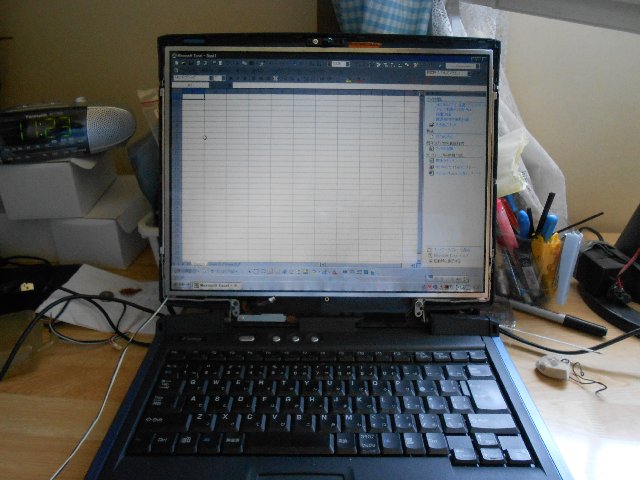

蛍光管の代わりにこの基板を組み込み、起動すると・・・まあまあの明るさ
インバータの代わりに定電圧回路を組み込みカバーを戻すと修理完了
定電圧は3.23Vに設定し232mA(29個並列で1個8mA)とした

ノートPCバックライト改造はこれで3台目。

追修理

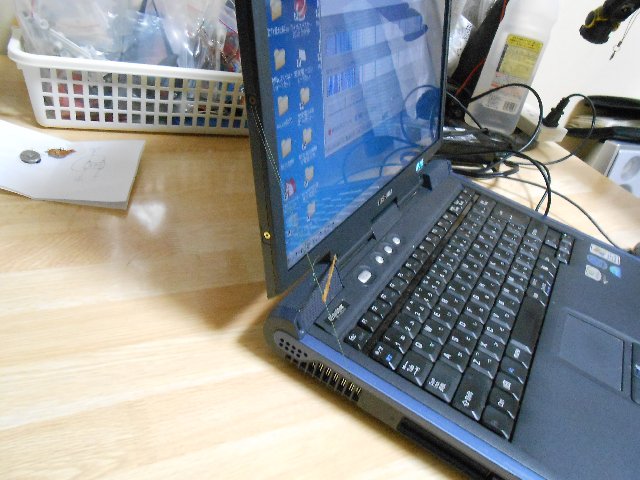

画面のストッパーが壊れ180度開いてしまうのを修理(応急ですが)
左側のネジ2カ所をPEライン1号で程良い角度で結束し、画面が閉じたときにPEラインが引っ込むように輪ゴムで引っ張る


角度調整はPEラインを固定ネジに巻き取る事で可能・・・
